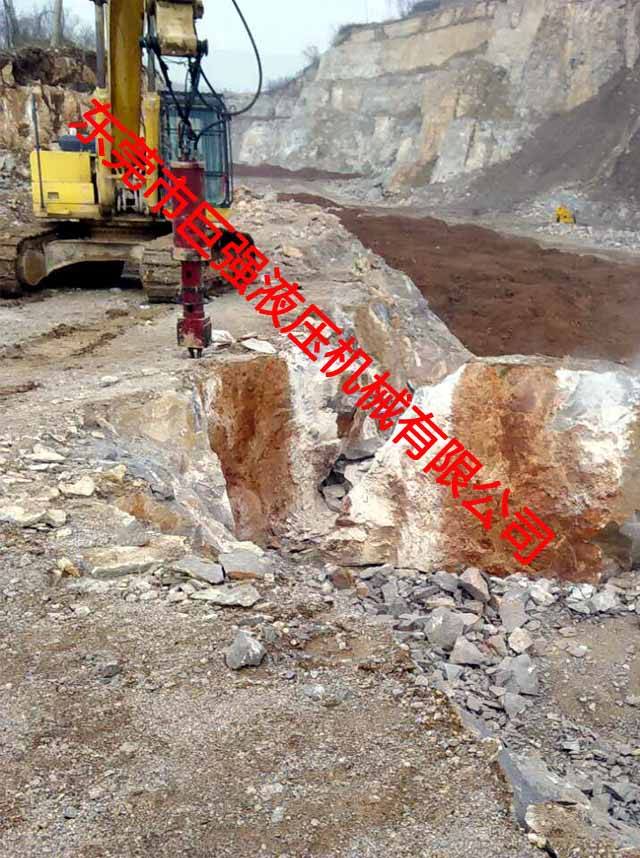

圖一

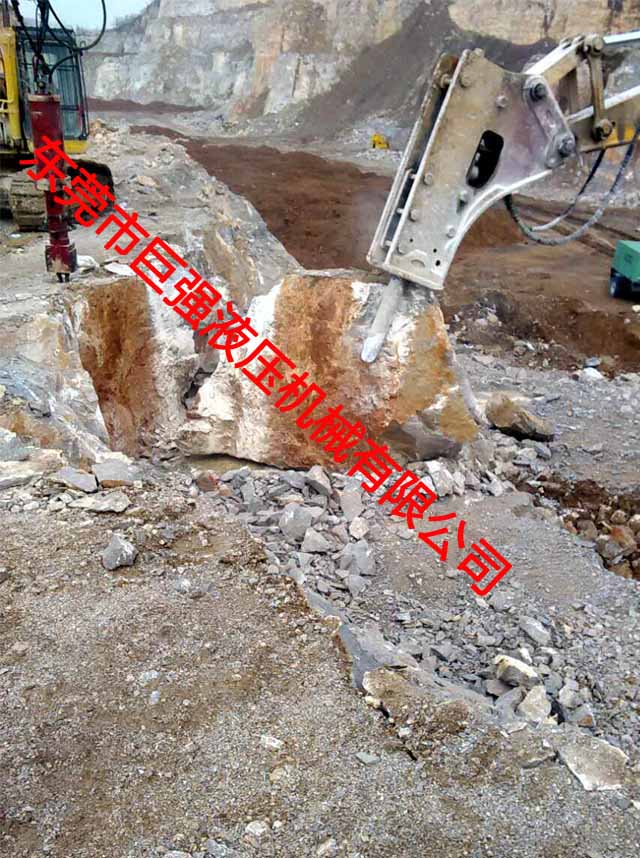

圖二
巨強牌機載劈石機是運用楔塊組的力學原理及液壓機理開發出來的，利用脆性材料抗拉強度低的這一特性，利用挖掘機本身的液壓動力，直接裝在挖掘機臂上使用的巖石和混凝土分裂設備。在幾秒鐘內輕易地把巨石或混凝土劈開，是靜態爆破巖石的最佳選擇。與國外同類產品相比，其價格低（是國外產品價格1/10左右）。是一種可以取代二次爆破和手工解體的理想設備。單次分裂巖石及礦體可達2～10平方米。本機特別適合非爆破、破碎錘破碎效率低的情況下的大方量巖石開挖、礦石開采。具有結構簡單、操作方便、作業效率高、成本低、安全、節能等一系列優點。
常規的機械破碎方法，如風鎬、破碎錘等，是通過外力的作用來破壞物體的結構。但通常需要被破碎的一些脆性物體的抗壓強度很高，相對而言，其抗拉強度卻相當?shù)?。如花崗巖的抗壓強度高達60～250Mpa，而抗拉強度卻通常只有3～10Mpa，即抗拉強度遠遠低于其抗壓強度。
首先，在被分裂的物體上鉆一些特定直徑和深度的孔，將巨強巖石機載劈石機的楔塊組插入鉆好的孔中。液壓動力站產生高壓液壓油，通過巨強巖石機載劈石機上的液壓缸，驅動楔塊組中的中間楔塊向前駛出，并將兩個反向楔塊向兩邊撐開。從而產生巨大分裂力將被分裂的物體結構內部破壞掉，數秒鐘內被分裂的物體就會產生40毫米的裂紋并被分裂開來。
規格參數
劈石機型號 楔塊直徑 楔塊長度 重 量 鉆孔直徑 鉆孔深度 分裂力 使用壓力
JQN50 95MM 1200MM 780KG 100MM 1800MM 2600噸 24MPa
巖石機載劈石機主要用于：
大塊礦石（金屬礦，非金屬礦）的一次和二次解體。
混凝土構件（水泥路面，機床基礎，橋梁及房屋構件）局部和全部拆遷作業等。.
可用于隧道豎井及隧道（地鐵、公路、鐵路等）明挖，暗挖，溝渠，建筑等各種巖石開挖。
在整體巖石破裂上，可以替代破碎錘，它的功效是破碎錘的5~10倍。
